Каталог частей пилорамы Р63. Полное Руководство по эксплуатации (паспорт) круглопильного станка ЦДС, Инструкцию по настройке круглопильного. Производство запасных частей к пилорамам Р63 -4Б, РПМ, РК, Р75. Руководство по эксплуатации ТчПА-7, ТчПА-5, ТчПК-12, ТчПА-8. На лесопильную вертикальную раму модели Р63 -4Б документы по вводу ее в 175 (далее – Инструкция), перед началом трудовой. Вы можете также просмотреть нижеследующие видео ролики прямо сейчас по ссылкам: Изготовление двери из склеенных досок.
Р63-4Б Рама лесопильная вертикальная одноэтажная Р63-4Б Рама лесопильная вертикальная одноэтажная Схемы, описание, характеристики Производителем рамы лесопильной Р63-4Б является Даниловский завод деревообрабатывающих станков Ярославской области, одно из старейших предприятий России. Основная специализация завода - производство оборудования и станков для распиловки круглого леса. Рама лесопильная Р63-4Б. Рама лесопильная Р80-2. Рама лесопильная РК63-2. Оборудование околорамное - тележки.
Тесты по биологии. Оборудование для распиловки круглого леса. Запасные части к раме лесопильной Р63-4Б Предприятие ООО Даниловский завод деревообрабатывающих станков ИНН ликвидировано. Пиление древесины рамными пилами Пиление полосовыми (рамными) пилами на лесопильных рамах предназначено для продольного деления бревен на брусья и доски и брусьев на доски с заданными размерами и шероховатостью.
Используемые сейчас лесопильные рамы были сконструированы еще в Советском Союзе. Плановая экономика СССР требовала повышения валовых показателей производства продукции любой ценой. Для решения такой задачи станкостроители создали высокопроизводительные двухэтажные лесопильные рамы, на базе которых строились двух-, четырех-, шести- и восьми рамные лесопильные цехи. Производительность двух рамного лесопильного потока при трехсменной работе достигала 100 тыс. М 3 круглого леса в год, а восьми рамного цеха – до 1 млн. М 3 круглого леса в год.
Сегодня в России с использованием лесопильных рам выпускается по различным данным от 50% до 75% пиломатериалов. По данным делового журнала “Гвоздь” пиломатериалы производятся на небольших хозяйствах малой мощности с производительностью до 30 тыс. Их доля составляет около 60%. Остальные средние и крупные предприятия имеют производительность более 30 тыс. М 3 пиломатериалов в год.
В этих условиях производительность двухэтажных лесопильных рам в большинстве случаев попросту не востребована. У лесопильных рам можно отметить ряд достоинств и недостатков. Конструктивный основной недостаток лесопильных рам заключается в использовании кривошипно-шатунно-ползунного механизма в механизме главного движения. В результате этого пильная рамка с пилами двигается в режиме разгона-торможения, что вызывает высокий уровень вибраций частотой 5-7 Гц, нагрузку на фундамент, повышенный износ механизмов.
К недостаткам относят также низкую и неравномерную скорость главного движения (5-7 м/с), ограниченную динамическими возможностями кривошипно-шатунного механизма, высокую энергоемкость механизма главного движения. На лесопильных рамах исключена возможность индивидуальной распиловки бревен, в результате чего ограничены возможности повышения полезного выхода пиломатериалов. Есть только две возможности регулирования полезного выхода – смена поставов и подсортировка распиливаемого сырья по диаметрам. Однако постава меняют обычно через 3,54,0 часа, а подсортировка сырья требует больших производственных площадей и трудно реализуется.
К преимуществам рамной распиловки бревен и брусьев можно отнести жесткое крепление до 1220 рамных пил, обеспечивающее необходимую точность размеров и формы пиломатериалов, достаточно тонкий пропил (около 3,5 мм), возможность организации поточной двухрядной распиловки. Кроме того, лесопильные рамы просты в обслуживании, надежны в эксплуатации и обеспечивают достижение высокого полезного выхода пиломатериалов. На российских лесопильных предприятиях лесопильные рамы привычны и широко распространены, для работы на них и обслуживания подготовлен огромный контингент специалистов, налажено производство запасных частей для выполнения ремонтов. В связи с этим можно утверждать, что на российских предприятиях лесопильные рамы будут использоваться еще долго.
Пилорамы Р 63 Инструкция По Эксплуатации
Указанные достоинства могут быть реализованы в полной мере при использовании качественных рамных пил и соблюдении технологических норм их подготовки и эксплуатации. Техническая характеристика лесопильной рамы К техническим показателям лесопильной рамы относятся: тип рамы, просвет и высота хода пильной рамки, частота вращения вала в минуту, мощность привода, система механизма подачи, наибольшая конструктивная величина подачи (посылка) за один оборот вала рамы, масса рамы и ее габаритные размеры. Просвет пильной рамки — внутреннее расстояние между вертикальными стойками пильной рамки. Просвет определяет наибольший диаметр бревен, которые можно распиливать на раме. По ширине просвета лесопильные рамы подразделяются на узкопросветные (до 500 мм), среднепросветные (до 800 мм) и широкопросветные (до 1100 мм).
Высота хода пильной рамки — расстояние, проходимое пильной рамкой сверху вниз за полный оборот коренного вала. Одноэтажные рамы строятся высотой от 220 до 410 мм, двухэтажные — до 700 мм. Скорость вращения коленчатого (коренного) вала рамы. Или число двойных ходов пильной рамки в минуту, колеблется от 210 до 450.
Рамы с меньшим просветом имеют более легкую пильную рамку и соответственно большую частоту вращения. Мощность привода определяет тип и потребную мощность электродвигателя и возможную производительность рамы. Система механизмов подачи характеризует способ продвижения бревна в процессе распиловки.
Есть два вида подачи и две системы механизмов подачи: непрерывная и толчковая:. Непрерывная подача - бревно продвигается в раму непрерывно во время холостого и рабочего ходов пильной рамки. Толчковая подача делится на одно- и двухтолчковую:.
Однотолчковая подача — подача (толчок) только за рабочий или только за холостой ход. Двухтолчковая подача — один толчок происходит за рабочий, другой — за холостой ход пильной рамки Быстроходные лесопильные рамы снабжены механизмами непрерывной подачи бревен. Большое значение для производительности рамы имеет посылка - наибольшая возможная конструктивная величина подачи на один оборот вала рамы, которая определяется конструкцией механизма подачи. Кинематическая схема лесопильной рамы а – кинематическая схема; б – кривошипно-шатунно-ползунный механизм Кинематика пиления на лесопильной раме Принцип работы лесопильной рамы показан на рис. Постав пил (комплект из нескольких пил) закреплен в пильной рамке 3, которая установлена в вертикальных направляющих станины и шарнирно соединена с шатуном 2 и кривошипом 1 коленчатого вала кривошипно-шатунного механизма. Последний с помощью ременной передачи связан с приводом 5.
При работе пильная рамка с пилами совершает возвратно-поступательное движение. Бревно 4 надвигается на пилы вальцовым механизмом подачи и распиливается сразу либо на доски, либо на доски и брусья в зависимости от схемы установки пил. В лесопильной раме движение пил вниз считается рабочим, когда происходит процесс пиления, а движение пил вверх считается холостым, когда пильная рамка с пилами возвращается в исходное положение.

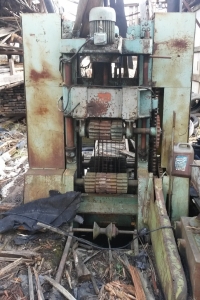

Возвратно-поступательное движение пильной рамки с пилами обеспечивается кривошипно-шатунным механизмом (рис. Р63-4Б Рама лесопильная вертикальная одноэтажная. Назначение, область применения Рама лесопильная вертикальная одноэтажная модели Р63-4Б предназначена для продольной распиловки бревен и брусьев на пиломатериалы.
Рама лесопильная применяется во временных и стационарных лесопильных цехах высокой производительности, сельскохозяйственных, промышленных и строительных организаций. Рама состроит из станины сборно-сварной конструкции, включающей боковины коробчатого сечения, верхние и нижние горизонтальные связи и подрамник. На станине монтируются все узлы и механизмы лесопильной рамы.
Распиловка бревен осуществляется возвратно-поступательным перемещением пильной рамки с укрепленным на ней поставом пил по направлению. Движение к пильной рамке передается от главного вала шатуном.
Распиловка бревен осуществляется возвратно-поступательным перемещением пильной рамки с укрепленным на ней поставом (набором) пил по направляющим. Движение к пильной рамке передается от главного вала шатуном. Подача распиливаемого бревна осуществляется системой мощных литых рифленых подающих роликов (рябух) со скоростью до 6.5 м/мин, что обеспечивает высокую производительность рамы. Вид климатического исполнения — УХЛЗ по ГОСТ 15150-69. Рамные пилы выпускает ЗАО 'Инструмент', который непрерывно проводит совершенствование марок сталей, технологии и техники производства пил для улучшения их потребительских свойств: прочности, износостойкости, устойчивости, плющимости зубьев и сохранения предварительно напряженного состояния в пилах, создаваемого вальцеванием. ЗАО 'Инструмент' изготавливает рамные пилы только из легированных инструментальных сталей: хромованадиевой 9ХФ и никелесодержащей 8Н1А.
Хромованадиевая сталь обеспечивает максимальную износостойкость зубьев при хорошей их плющимости и разводимости. Это особенно важно при распиловке мерзлой древесины в зимний период. Пилы из инструментальной легированной стали 8Н1А характеризуются как самые прочные (по ударной вязкости) и предназначены для использования при оснащении их зубьев стеллитом. Cpdownloadercloud124: Интернет-магазин Информация о товаре Инструкция включает пять глав: 1) общие требования по охране труда; К выполнению работ на лесопильной раме Р - 63 -4А допускаются лица. Пускать пилораму в работу имеет право только рамщик,. Пилорама рамная Р63 -4Б предназначена для продольной распиловки брёвен и при низких температурах; Надежность и простота в эксплуатации.
